Panduan Bahagian Pengecapan Logam: Deep Draw Berbanding Die Progresif

Anda memilih Pengstempelan Lukisan Dalam untuk produk berongga tanpa sambungan bahagian pengstempelan logam yang memerlukan nisbah kedalaman kepada diameter yang tinggi. Sebagai alternatif, anda memilih Pengstempelan Acuan Progresif untuk pengeluaran berkelajuan tinggi bagi komponen rata dengan ciri kompleks. Jalur pembawa berterusan mengehadkan kedalaman bahagian progresif. Oleh itu, anda mesti menilai perbelanjaan modal perkakas, kadar sisa bahan, dan jumlah pengeluaran tahunan dengan teliti.

Asas Proses untuk Bahagian Pengstempelan Logam

Lukisan Dalam untuk Kedalaman Tanpa Sambungan

Pengstempelan lukisan dalam mengubah kepingan logam rata menjadi komponen silinder atau segi empat tepat berongga tanpa sambungan. Anda memasukkan kepingan individu ke dalam mesin penekan tanpa sambungan kepada jaringan atau jalur berterusan. Penebuk mekanikal memaksa kepingan masuk ke dalam rongga acuan yang sepadan. Logam mengalir secara plastik melepasi jejari lukisan, menarik bahan ke dalam dinding menegak sambil mengekalkan integriti struktur.

Memisahkan kepingan daripada jalur pembawa menghapuskan ketegangan sisi semasa lejang lukisan. Anda boleh mencapai nisbah kedalaman kepada diameter yang tinggi tanpa mengoyakkan bahan atau menjejaskan ketebalan dinding. Operasi sekunder seperti pemotongan, pembentukan manik, atau pembebibir boleh berlaku merentasi beberapa stesen khusus. Proses ini mengoptimumkan hasil bahan dan menghasilkan geometri berkekuatan tinggi serta kalis bocor yang sesuai untuk pembendungan bendalir dan bekas tekanan.

Acuan Progresif untuk Ciri Berkelajuan Tinggi

Pengstempelan acuan progresif memasukkan gegelung kepingan logam berterusan melalui siri stesen acuan yang sejajar. Jalur pembawa pusat memegang bahagian yang sedang terbentuk dengan kukuh apabila pin indeks meletakkan logam pada setiap lejang penekan. Setiap stesen melakukan operasi khusus seperti penebukan, pengukiran, penonjolan, atau pembengkokan. Stesen akhir memotong komponen yang telah dibentuk sepenuhnya terus daripada jalur pembawa.

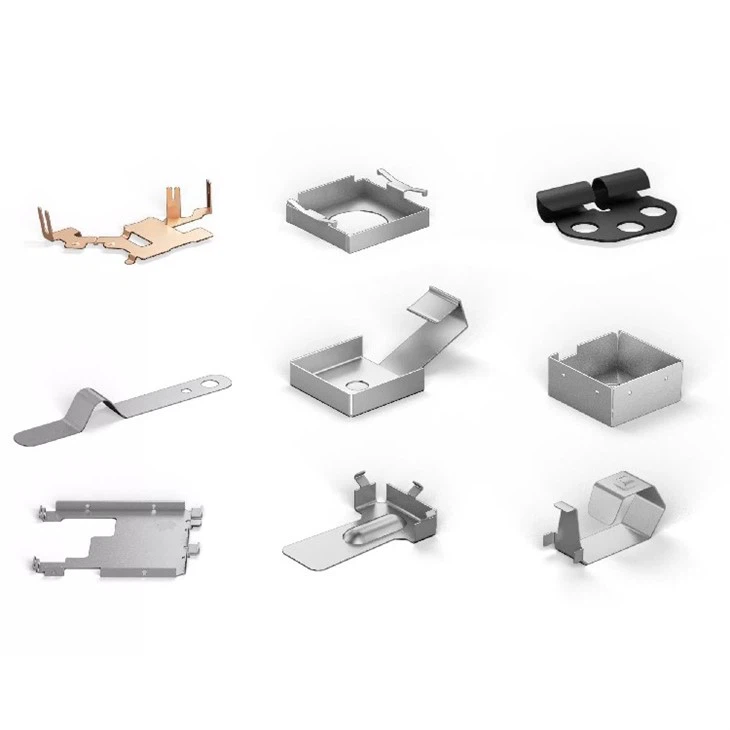

Kaedah berurutan ini cemerlang untuk pengeluaran pantas, jumlah tinggi bagi bahagian pengstempelan logam yang lebih kecil dengan ciri geometri kompleks. Walau bagaimanapun, jalur pembawa tegar mengehadkan kedalaman lukisan maksimum. Sistem acuan pemindahan memberikan alternatif kukuh apabila reka bentuk anda melebihi had kedalaman progresif atau memerlukan daya tekanan tinggi. Acuan pemindahan menggerakkan bahagian individu antara penekan berasingan menggunakan lengan mekanikal, merapatkan jurang antara kelajuan progresif dan keupayaan lukisan dalam.

Faktor Teknikal untuk Bahagian Kompleks

Nisbah Kedalaman dan Kekangan Pembawa

Anda mesti menganalisis nisbah kedalaman kepada diameter apabila menilai kekangan teknikal untuk komponen kompleks. Sistem acuan progresif menggerakkan gegelung logam berterusan melalui stesen berurutan menggunakan jaringan bahan bersepadu. Jalur pembawa ini mengekalkan setiap ciri dalam penjajaran tepat sepanjang keseluruhan kitaran pengstempelan. Walau bagaimanapun, jalur pembawa mengenakan had mekanikal ketat terhadap kedalaman lukisan maksimum. Pembentukan menegak yang dalam menarik logam secara langsung dari zon sekeliling semasa lejang penekan. Kedalaman lukisan berlebihan meregangkan jaringan penyambung, mengubah bentuk jalur pembawa, dan merosakkan ketepatan pic kemajuan. Oleh itu, acuan progresif paling sesuai apabila anda menghasilkan ciri cetek, profil rata, atau kontur struktur lembut pada kepingan logam nipis.

Pengstempelan lukisan dalam menghapuskan sepenuhnya batasan jalur pembawa. Anda memasukkan kepingan logam individu terus ke dalam rongga acuan tanpa pita sokongan yang disambungkan. Penebuk mekanikal memaksa bahan mengalir dengan lancar dari perimeter kepingan ke dalam matriks. Logam mengalir secara plastik di bawah tekanan pemegang kepingan yang terkawal tanpa ketegangan sisi daripada jalur berterusan. Anda mencapai nisbah kedalaman kepada diameter yang jauh lebih tinggi dalam satu lejang atau melalui langkah lukisan semula yang sistematik. Anda harus memilih pengstempelan lukisan dalam apabila geometri anda memerlukan dinding silinder dalam tanpa sambungan, bekas bendalir licin, atau penutup segi empat tepat tinggi tanpa sambungan struktur atau garisan sambungan lemah.

Toleransi dan Hasil Bahan

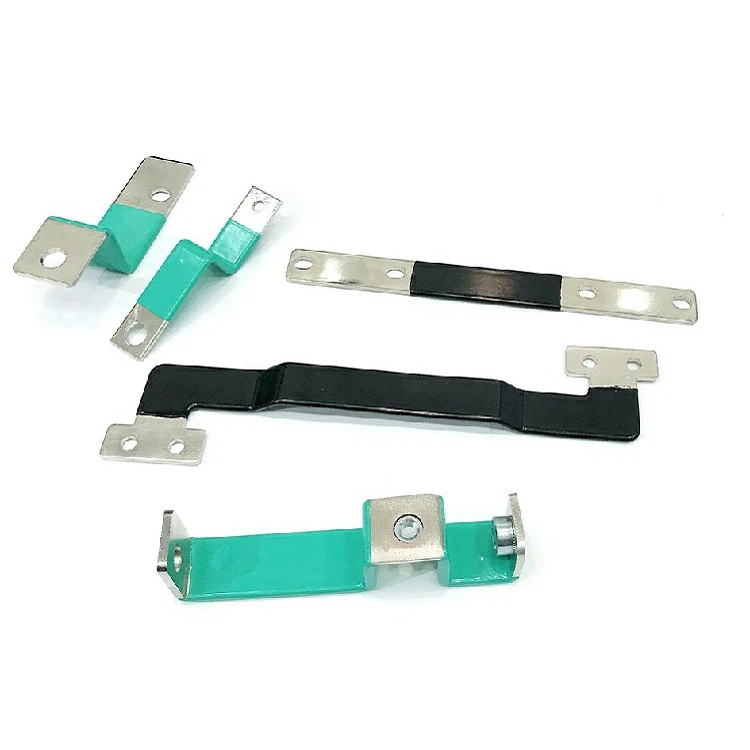

Ciri bahagian dan toleransi dimensi sangat mempengaruhi pemilihan anda antara acuan progresif dan sistem lukisan dalam. Perkakas acuan progresif mengekalkan toleransi antara ciri yang luar biasa merentasi operasi berbilang stesen yang kompleks. Pin pandu yang dikeraskan masuk ke dalam lubang lokasi yang telah ditebuk pada setiap stesen, mengunci jalur logam dalam penjajaran mekanikal tepat sepanjang lejang penekan. Anda boleh mengintegrasikan penebukan berkelajuan tinggi, pemotongan takuk, penorehan benang, pembengkokan sisi, dan pengukiran halus dengan mudah dalam satu tetapan perkakas berterusan. Kaedah perkakas bersepadu ini menjamin kawalan pic yang ketat dan ketepatan lokasi lubang ke lubang yang unggul untuk penyambung elektronik rumit, pendakap automotif, dan perkakasan ketepatan.

Pengstempelan acuan progresif memberikan ketepatan dimensi unggul untuk komponen berbilang ciri, manakala proses lukisan dalam memaksimumkan keseragaman struktur merentasi dinding menegak yang dalam.

Pengiraan hasil bahan memberi kesan mendalam terhadap ekonomi unit jangka panjang dan bajet pembuatan keseluruhan anda. Acuan progresif memerlukan pita pembawa berterusan dan sisa rangka jaringan untuk mengangkut komponen dengan selamat antara stesen kerja. Bahan pembawa tambahan ini meningkatkan penggunaan gegelung mentah dan menghasilkan jumlah sisa yang lebih tinggi bagi setiap larian pengeluaran. Sebaliknya, proses lukisan dalam menggunakan kepingan bulat atau segi empat tepat yang dioptimumkan. Anda memotong kepingan individu dengan cekap untuk meminimumkan lebihan bahan sebelum operasi pembentukan utama bermula. Hasil bahan yang tinggi mengurangkan perbelanjaan bahan mentah keseluruhan anda, terutamanya apabila anda menghasilkan bahagian pengstempelan logam jumlah tinggi daripada aloi premium seperti keluli tahan karat, tembaga, loyang, atau aloi aluminium aeroangkasa khusus.

Pelaburan Perkakas dan Jumlah Pengeluaran

Perbelanjaan Modal Berbanding Harga Seunit

Anda mesti mengimbangi perbelanjaan modal awal dengan kos seunit jangka panjang apabila memilih proses pembuatan. Acuan progresif memerlukan pelaburan perkakas awal yang jauh lebih tinggi. Pembuat perkakas mesti menghasilkan beberapa stesen ketepatan daripada keluli perkakas yang dikeraskan, menggabungkan pin pandu, blok penebuk kompleks, dan pengangkat jalur rumit ke dalam satu set acuan tugas berat. Kejuruteraan mekanikal tersuai ini meningkatkan kos perkakas asal dengan ketara. Perkakas lukisan dalam biasanya memerlukan perbelanjaan modal awal yang lebih rendah kerana acuan lukisan kendiri asas mempunyai konfigurasi geometri lebih ringkas dengan lebih sedikit komponen mekanikal bergerak. Anda membayar lebih sedikit pada awalnya untuk acuan lukisan tindakan tunggal atau tindakan berganda.

Pengiraan harga seunit menunjukkan pertukaran ekonomi antara kedua-dua kaedah pengstempelan ini. Acuan progresif melengkapkan geometri bahagian rumit dalam satu lejang penekan berterusan. Kadar lejang tinggi dan buruh manual minimum mengurangkan kos berubah setiap unit dengan pantas semasa kitaran pembuatan panjang. Operasi lukisan dalam sering memerlukan beberapa langkah lukisan individu, kitaran penyepuhlindapan pertengahan, atau operasi pemotongan sekunder merentasi stesen khusus. Langkah pengeluaran tambahan ini meningkatkan masa kitaran mesin, overhed pemindahan, dan jumlah input buruh. Oleh itu, pengstempelan progresif menghasilkan harga seunit yang jauh lebih rendah semasa larian pengeluaran panjang, dengan cepat melunaskan perbelanjaan perkakas awal yang lebih besar.

Ambang Jumlah dan Acuan Berbilang Rongga

Jumlah pengeluaran tahunan menentukan strategi perkakas optimum anda. Jumlah pengeluaran rendah jarang membenarkan pelaburan modal besar untuk perkakas progresif yang kompleks. Anda mencapai pemulihan kos yang lebih baik dengan menggunakan acuan tarikan dalam berkos lebih rendah untuk kuantiti pesanan yang lebih kecil, semakan kejuruteraan, atau pembangunan prototaip. Ambang pengeluaran tinggi mengubah dinamik kewangan ini sepenuhnya. Jumlah pesanan yang besar membolehkan anda menyerap perbelanjaan awal perkakas yang tinggi dengan mudah merentasi berjuta-juta komponen siap. Anda mengurangkan risiko kewangan keseluruhan dengan mengira jumlah kos pemilikan sebelum membuat komitmen kepada reka bentuk alat tertentu.

Penarikan dalam progresif memberikan kelebihan pengeluaran yang hebat untuk bahagian pengecapan logam volum tinggi. Pasukan kejuruteraan mereka bentuk acuan progresif berbilang rongga tersuai untuk mengecap berbilang komponen secara serentak dengan setiap lejang penekan tunggal. Acuan canggih ini menggabungkan ciri cawan tarikan dalam dengan tebukan lubang sisi kompleks, rusuk struktur timbul, dan potongan tepi berketepatan tinggi dalam satu jalur berterusan. Menggunakan berbilang rongga bagi setiap pukulan menggandakan atau menggandakan tiga kali ganda jumlah hasil penekan tanpa meningkatkan kekerapan lejang penekan. Pembentukan progresif berbilang peringkat mengurangkan harga unit individu secara mendadak, memaksimumkan kecekapan penekan keseluruhan dan memberikan penjimatan kos jangka panjang yang besar untuk operasi pembuatan berskala besar.

Soalan Lazim

Apakah nisbah kedalaman kepada diameter yang memerlukan pengecapan tarikan dalam?

Anda harus memilih pengecapan tarikan dalam apabila reka bentuk bahagian anda memerlukan kedalaman tarikan yang melebihi jumlah diameternya atau mengubah bentuk jejaring pembawa berterusan semasa pembentukan progresif.

Bolehkah acuan progresif menghasilkan bahagian berongga tanpa sambungan?

Acuan progresif menjalankan operasi tarikan cetek dengan berkesan. Walau bagaimanapun, anda tidak boleh mencapai bentuk berongga dalam tanpa sambungan tanpa mengoyakkan jalur pembawa bahan berterusan semasa lejang pengeluaran berkelajuan tinggi.

Bagaimanakah kadar sekerap bahan berbeza antara kaedah ini?

Pengecapan tarikan dalam menggunakan bentuk kepingan kosong yang telah dipotong untuk meminimumkan pembaziran. Pengecapan acuan progresif menghasilkan jumlah sekerap yang lebih tinggi kerana proses ini memerlukan jalur pembawa berterusan dan rangka jejaring antara stesen.
